Secteur : Salles de sport et loisirs
Lieu : David Lloyd Cricklewood, Londres
Phase du programme : Protection / Aide à l'installation de chauffe-eau à pompe à chaleur
Type d'installation : alimentation en eau froide , retour d'eau chaude et protection de l'eau chaude sanitaire
Contexte
David Lloyd Cricklewood est un club de remise en forme et de loisirs haut de gamme qui présente une forte demande quotidienne en eau chaude sanitaire pour les douches, les vestiaires, les installations au bord de la piscine et le fonctionnement général du club.
Le site utilise plusieurs pompes à chaleur aérothermiques alimentant un circuit de chauffage primaire fermé, la chaleur étant transférée vers le système d'eau chaude sanitaire par le biais d'échangeurs de chaleur à plaques. Le local technique comprend deux chauffe-eau, des échangeurs de chaleur à plaques, des thermoplongeurs pour l'augmentation de la température, ainsi qu'une boucle de recirculation d'eau chaude desservant l'ensemble du bâtiment.
Dans le cadre de la collaboration plus large entre Sidon Water et David Lloyd Clubs, le site de Cricklewood a été retenu comme un lieu particulièrement adapté à la technologie Integro™ en raison de la dureté de son eau, de son système de production d'eau chaude fonctionnant avec une pompe à chaleur et de la possibilité d'assurer la protection à long terme des équipements de l'ensemble du système d'eau chaude sanitaire.
Défi
Dans un environnement de loisirs à forte fréquentation, il est essentiel de pouvoir compter sur un système fiable de production et de récupération d'eau chaude pour garantir la satisfaction des membres. Le système de Cricklewood comporte plusieurs points où l'eau calcaire peut nuire aux performances au fil du temps, en particulier là où l'eau est exposée à des températures élevées.
L'inspection sur place a confirmé la présence d'entartrage sur les éléments des thermoplongeurs ; la configuration du système montre que la production d'eau chaude sanitaire est assurée par des chauffe-eau, des thermoplongeurs, des échangeurs de chaleur à plaques et un système de recirculation.
Au cours des travaux, le tartre a également été éliminé mécaniquement des éléments d'immersion, ce qui a permis à l'équipe sur place de constater clairement la contrainte liée à la dureté de l'eau qui s'exerçait sur les principaux composants du système d'eau chaude.
Les principaux éléments à prendre en compte étaient les suivants :
- Optimisation des performances d'un système d'eau chaude sanitaire fonctionnant avec une pompe à chaleur
- Protection des chauffe-eau et des thermoplongeurs contre la formation continue de tartre
- Optimisation des performances des échangeurs de chaleur à plaques
- Contribuer à garantir un approvisionnement fiable en eau chaude
- Réduire les besoins en maintenance liés aux composants à grande échelle
- Proposer une approche de traitement sans sel adaptée à la configuration de l'installation
Notre solution
Solution Integro™
À l'issue d'une étude et d'une analyse technique, Sidon Water a recommandé une stratégie d'installation Integro™ en plusieurs points afin d'assurer la couverture du réseau domestique et de protéger les éléments clés du système d'eau chaude.
La configuration installée comprenait :
- Un module Integro™ installé sur l'alimentation en eau froide, assurant le traitement avant la distribution à grande échelle
- Un appareil Integro™ installé sur le retour principal d'eau chaude, assurant la recirculation de l'eau chaude sanitaire
- Protection Integro™ supplémentaire autour du circuit d'eau chaude sanitaire / échangeur de chaleur à plaques, ciblant les zones clés sujettes à l'entartrage thermique
Cette approche a été choisie pour traiter l'eau dure à l'entrée, alimenter le circuit de recirculation d'eau chaude et protéger les zones les plus exposées à la formation de tartre due aux variations de température. L'étude technique réalisée en février a conclu que la configuration privilégiée pour assurer une couverture complète du circuit sanitaire consistait à protéger l'alimentation en eau froide, le retour d'eau chaude et l'échangeur de chaleur à plaques du circuit sanitaire.
Cette installation s'intègre également parfaitement au système de pompes à chaleur de Cricklewood, où il est particulièrement important de garantir un transfert de chaleur efficace et de protéger les installations d'eau chaude sanitaire en aval.
Preuve d'installation
Les photos de l'installation montrent des modules Integro™ installés sur les circuits d'eau froide et d'eau chaude, y compris une protection autour du chauffe-eau et des zones d'immersion en ligne.

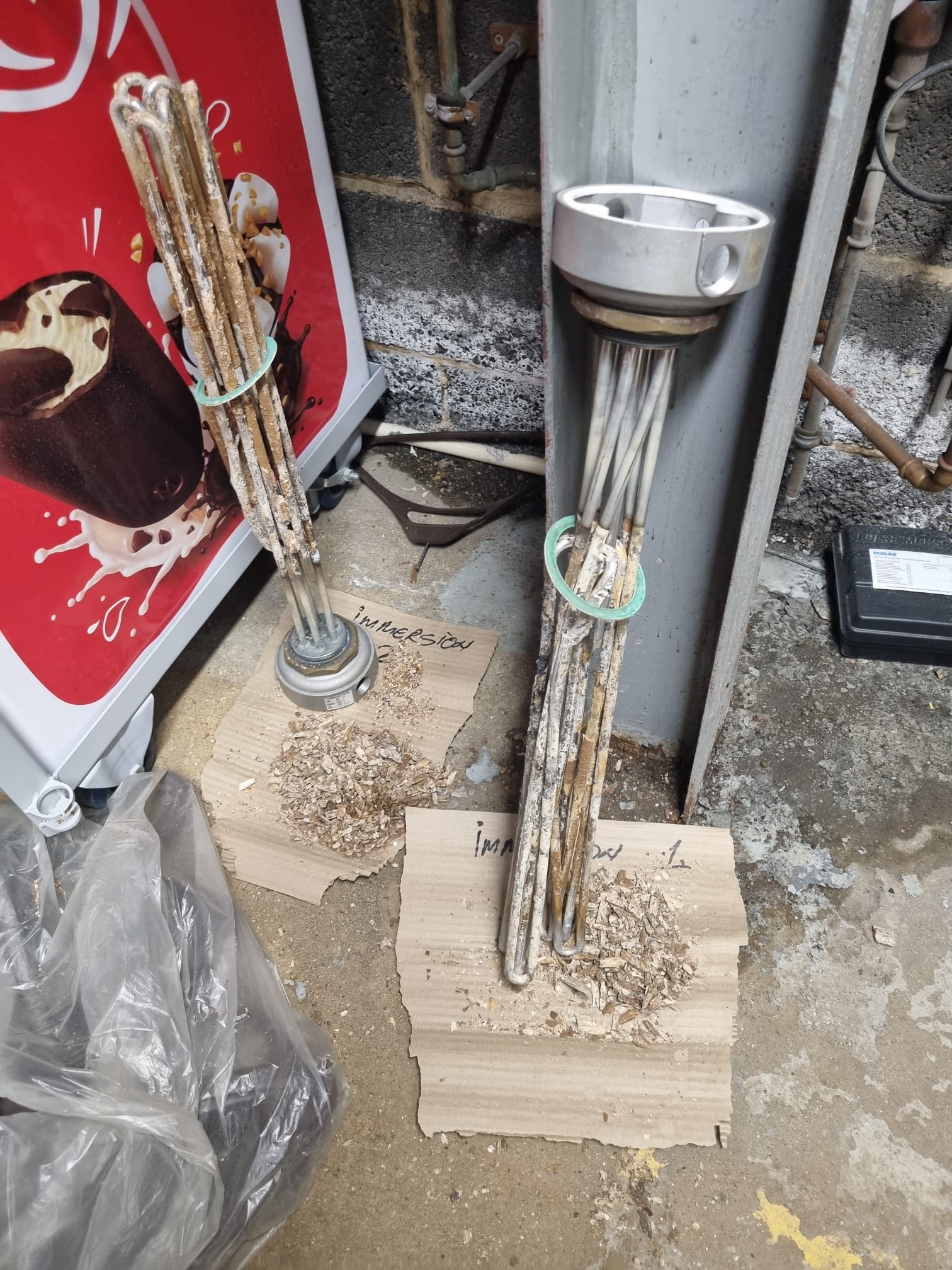

Les éléments d'immersion retirés présentaient des dépôts de tartre visibles, et ces dépôts ont été récupérés au cours des travaux. Cela constitue une référence de base utile pour de futures comparaisons lorsque Sidon Water reviendra sur le site.
Suivi et vérification
Aucun suivi officiel n'a encore été effectué.
Sidon Water se rendra à nouveau sur place pour vérifier que le système fonctionne toujours correctement après l'installation, en accordant une attention particulière au système d'eau chaude sanitaire alimenté par la pompe à chaleur.
La visite de suivi devrait porter principalement sur :
- Performances générales du système d'eau chaude
- État des éléments d'immersion, lorsqu'ils sont accessibles
- Inspection visuelle autour des caloporteurs et des canalisations à haute température
- Commentaires de l'équipe du site David Lloyd
- Toute évolution de la demande de maintenance liée à l'échelle
- Confirmation que le système reste stable et fonctionne comme prévu
Étant donné que Cricklewood utilise un système de production d'eau chaude fonctionnant avec une pompe à chaleur, ce suivi revêt une importance particulière. La protection des surfaces d'échange thermique et la réduction de la formation de tartre peuvent contribuer à renforcer la résilience du système, à optimiser ses performances de récupération et à préserver l'état des installations à long terme.
Résultat - Phase initiale
Le centre David Lloyd de Cricklewood illustre parfaitement l'utilisation d'Integro™ pour alimenter le système d'eau chaude d'un complexe de loisirs moderne, notamment lorsque des pompes à chaleur, des chauffe-eau, des thermoplongeurs et des échangeurs de chaleur à plaques fonctionnent de concert pour répondre à une forte demande quotidienne en eau chaude.
L'installation devrait prendre en charge :
- Réduction de la formation continue de tartre dans les circuits d'eau chaude sanitaire
- Protection renforcée pour les chauffe-eau et les thermoplongeurs
- Optimisation des performances des échangeurs de chaleur à plaques
- Amélioration de la résilience du système d'eau chaude alimenté par une pompe à chaleur
- Réduction des besoins d'entretien grâce à la conception modulaire des composants du système d'eau chaude
- Un approvisionnement continu et fiable en eau chaude pour les membres et les équipes sur place
- Un site de référence pratique pour les futures installations de pompes à chaleur David Lloyd
Cricklewood fera désormais l'objet d'un examen dans le cadre du processus de suivi continu mis en place par Sidon Water ; une visite de contrôle est prévue afin d'évaluer l'état du réseau et de s'assurer que l'installation continue de garantir un fonctionnement fiable.
