Yugo : Les salles d'audience

Yugo The Courtrooms était confronté à des problèmes de tartre dans l'ensemble du réseau d'alimentation en eau du bâtiment. L'installation comprend des réservoirs de stockage d'eau froide, un groupe de pompes de surpression et un système de production d'eau chaude assuré par des chauffe-eau Andrews, alimentés par des chaudières et une installation de cogénération.

La conduite principale d'eau froide pénètre dans le local technique et alimente deux réservoirs de stockage d'eau froide via une canalisation de diamètre DN100. L'eau sort ensuite des réservoirs par un groupe de pompes de surpression et circule ensuite dans une canalisation verticale de diamètre DN100. Un emplacement dégagé et accessible a été identifié entre deux vannes d'isolement.

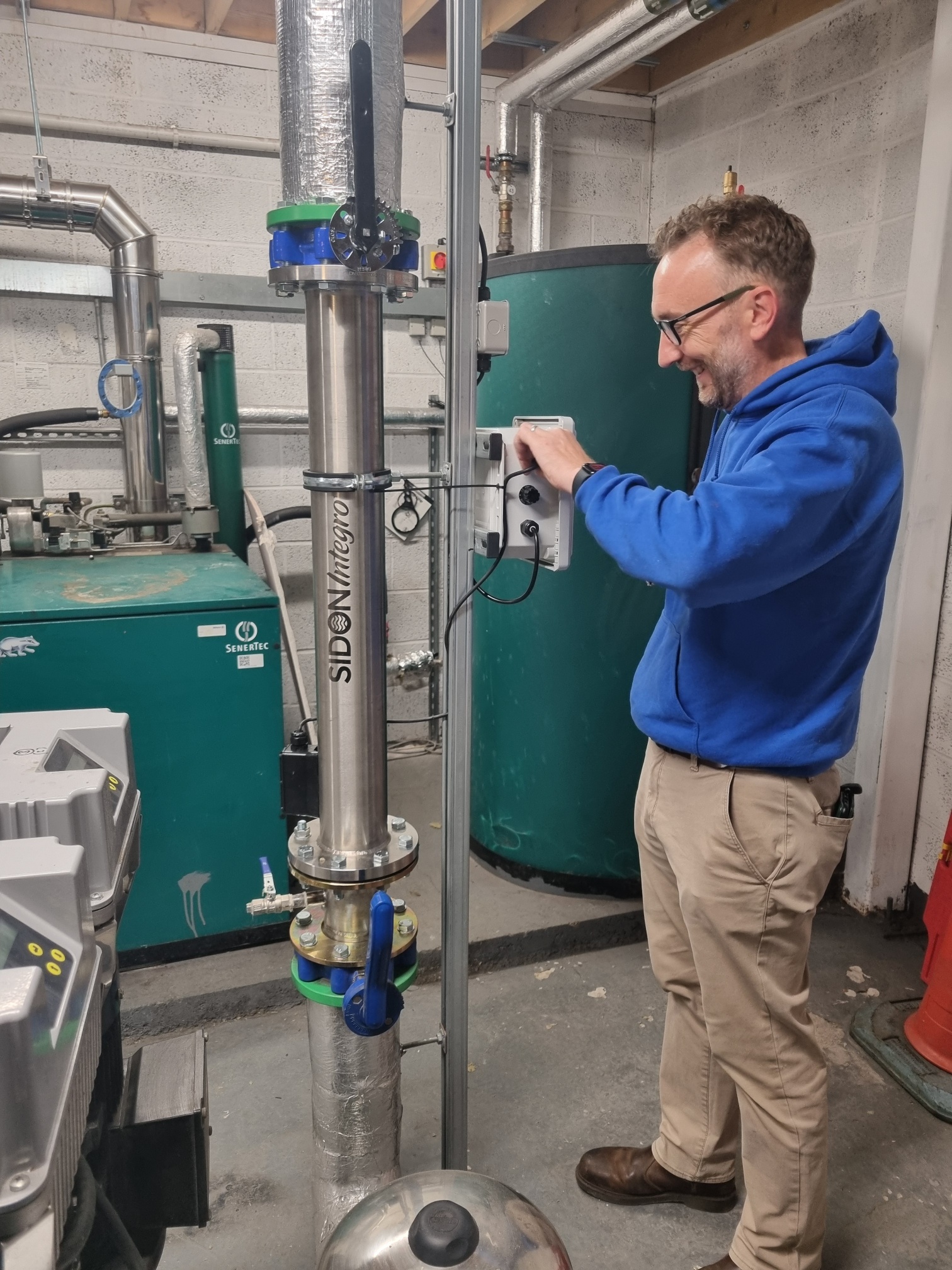

Un Integro™ 4 a été choisi pour la conduite d'alimentation en eau froide de diamètre DN100 afin de traiter l'ensemble de l'alimentation en eau froide du bâtiment.

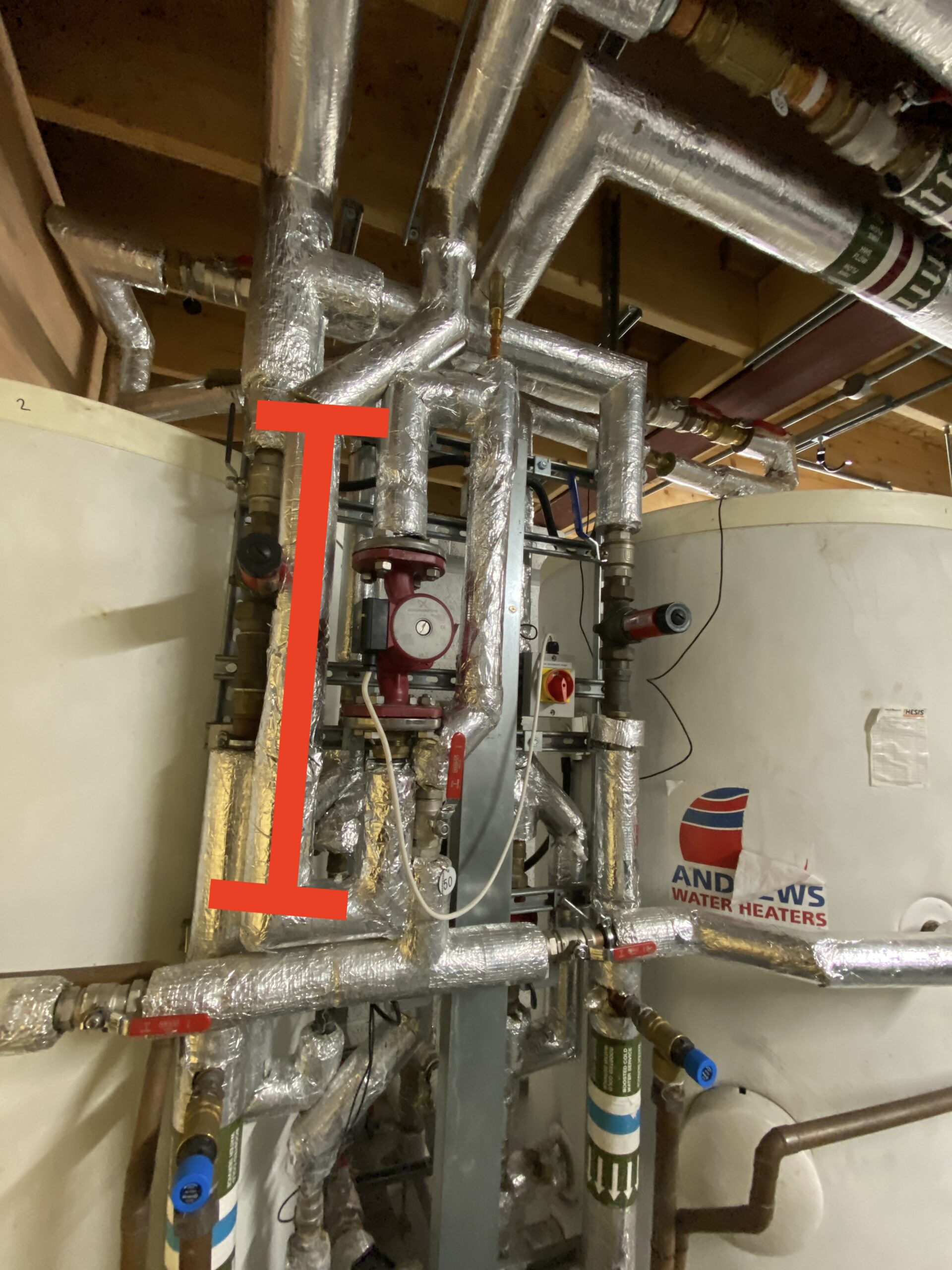

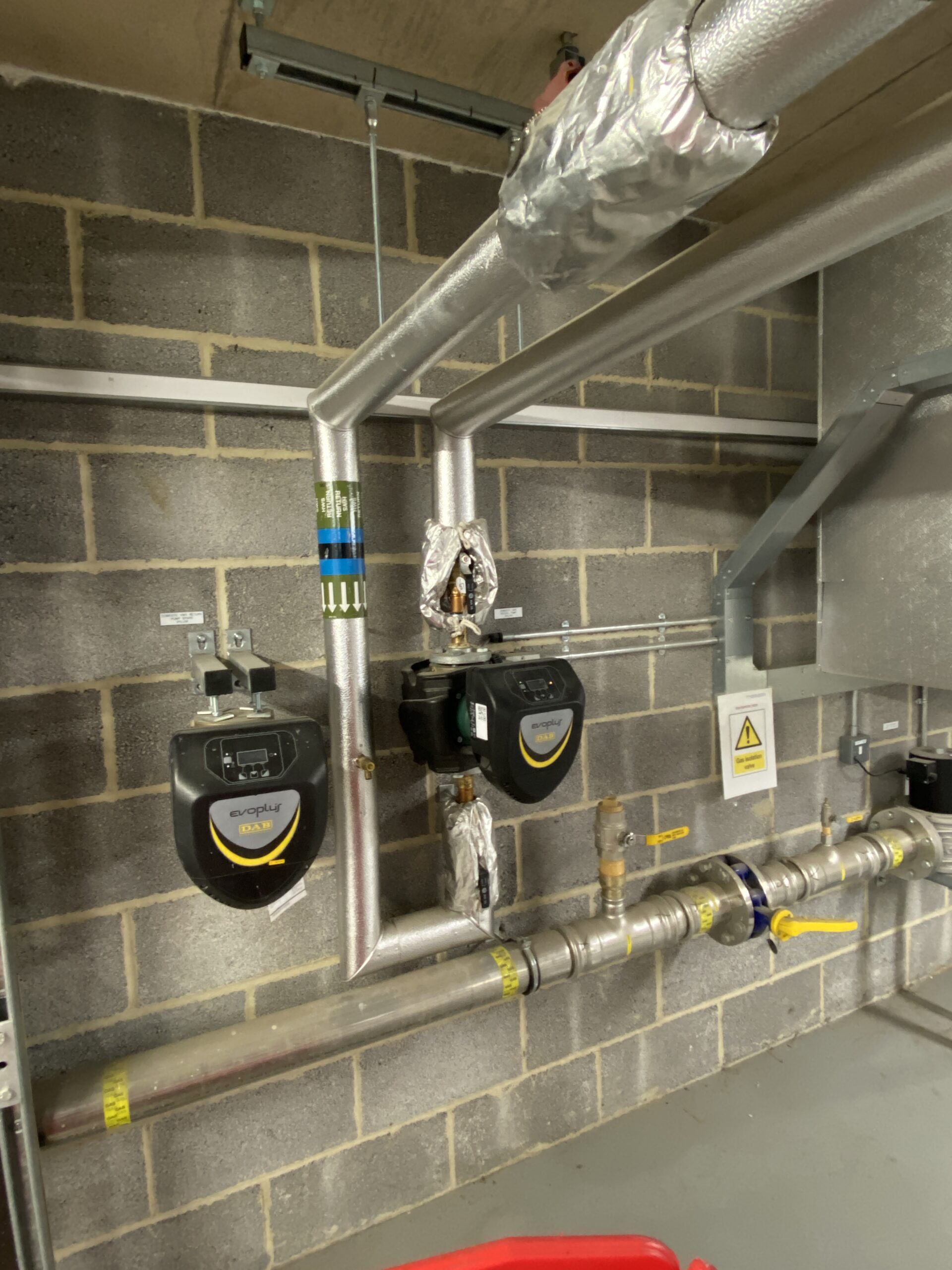

Le système d'eau chaude comprend deux chauffe-eau Andrews alimentés par une seule conduite de retour d'eau chaude. Bien que la tuyauterie autour des chauffe-eau soit légèrement encombrée, un tronçon vertical approprié de la conduite de retour a été identifié, avec des vannes d'isolement déjà en place en amont et en aval.

Un Integro™ 2 a été choisi pour la boucle de retour d'eau chaude afin de réduire la formation de tartre dans les chauffe-eau, de diminuer les besoins d'entretien et d'améliorer la performance énergétique.

Yugo Print Hall – Bâtiment A

Le bâtiment A du Yugo Print Hall était confronté à des problèmes persistants d'entartrage dans l'ensemble de ses circuits d'eau chaude et d'eau froide. Un adoucisseur d'eau magnétique avait déjà été installé, mais le site continuait à rencontrer des problèmes liés à l'entartrage.

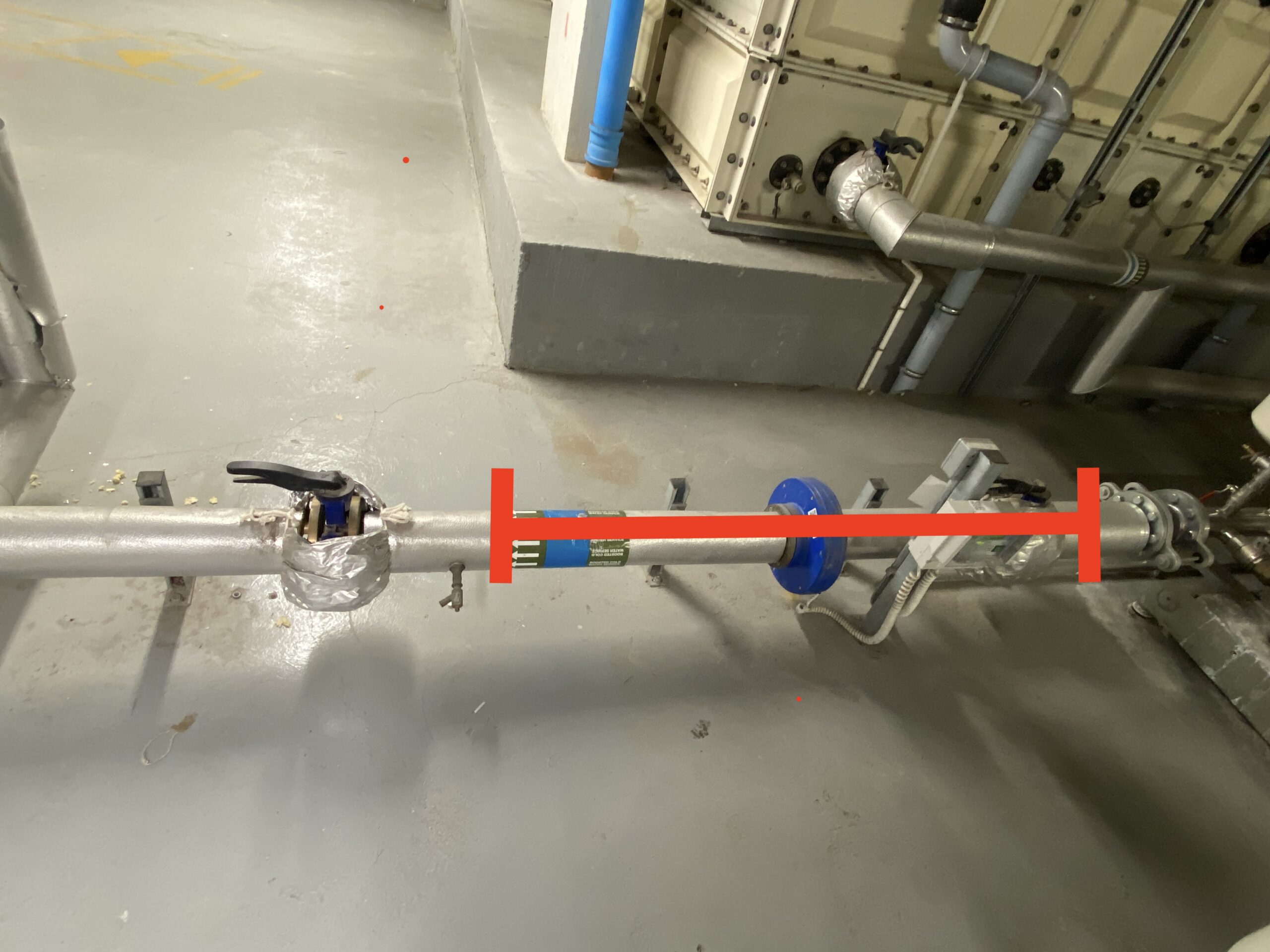

La conduite principale d'eau froide pénètre dans le bâtiment et se divise pour alimenter deux réservoirs principaux de stockage d'eau froide. Le système de climatisation existant a été installé entre deux vannes d'isolement espacées d'environ 1,6 mètre, avec une alimentation électrique déjà disponible.

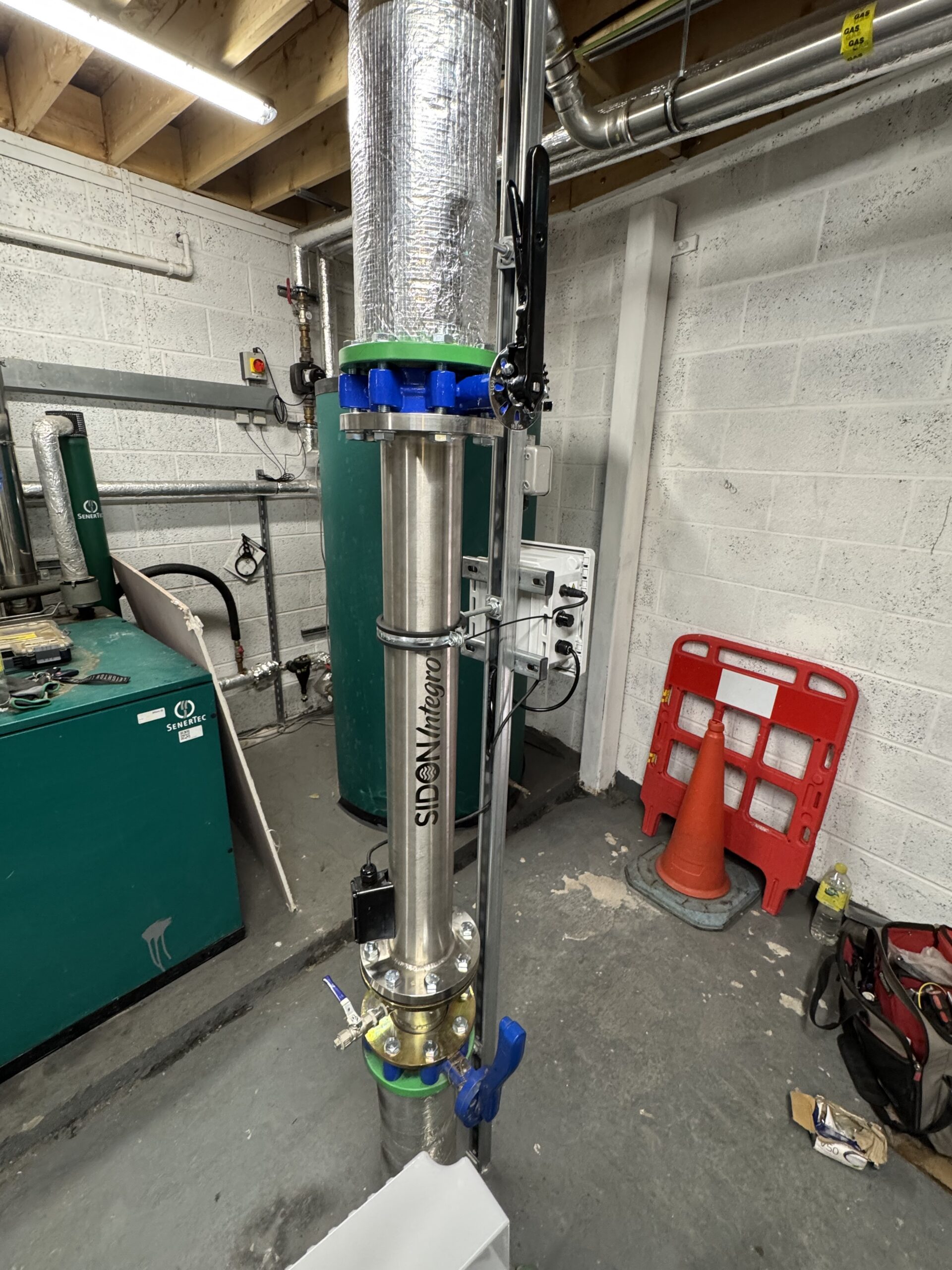

Dans le cadre des travaux réalisés en octobre, l'ancien système magnétique a été démonté et remplacé par un Integro™ 4. Ce système traite toute l'eau froide entrant dans le bâtiment et apporte des avantages indirects au circuit d'eau chaude, notamment au niveau du réchauffeur de préchauffage.

Le système d'eau chaude comprend trois chauffe-eau. Le premier sert d'unité de préchauffage ; il est alimenté uniquement en eau froide et chauffé par une pompe à chaleur aérothermique. Les deuxième et troisième chauffe-eau sont alimentés par l'unité de préchauffage et sont en outre chauffés via la boucle de retour d'eau chaude.

Le site rencontrait également des problèmes liés aux éléments d'immersion, qui ne fonctionnaient pas, et un détartrage des chauffe-eau avait été prévu en raison d'une accumulation continue de calcaire.

Un Integro™ 2, ou un Integro™ Eco le cas échéant, a été choisi pour la boucle de retour d'eau chaude de 38 mm. Ce dispositif protège directement les chauffe-eau, contribue à prévenir la formation de tartre, maintient les températures de fonctionnement, réduit l'entretien et diminue la consommation d'énergie.

Une alimentation secondaire en eau froide alimente également deux réservoirs CAT 5.

Yugo Print Hall – Bâtiment B

Le bâtiment B de Yugo Print Hall était également confronté à une accumulation persistante de tartre dans les circuits d’eau chaude et d’eau froide. Un ancien système de traitement magnétique avait été installé, mais la persistance des problèmes de tartre indiquait qu’il n’assurait pas le niveau de protection nécessaire à l’ensemble du bâtiment dans le cadre de cette application.

La conduite d'eau froide alimente directement les réservoirs de stockage d'eau froide. La sortie des réservoirs passe par un groupe de pompes de surpression, puis par une tuyauterie en cuivre de 3 pouces avant d'atteindre un réducteur de pression. L'eau passe ensuite par l'unité magnétique existante, qui semblait réduire légèrement le diamètre de la conduite.

L'espace linéaire disponible pour l'installation était d'environ 900 à 960 mm. Bien qu'un modèle Integro™ 4 soit généralement envisagé pour ce type d'application, les contraintes d'espace ont conduit à choisir un Integro™ 3. L'unité de commande a été configurée pour fournir une puissance énergétique plus élevée afin d'assurer l'efficacité du traitement.

Dans le cadre de l'installation réalisée en octobre, l'unité magnétique existante a été retirée et le système Integro™ a été installé à sa place.

Le bâtiment dispose de trois chauffe-eau en service, dont les résistances étaient déconnectées ou hors service au moment de l'inspection. Une seule pompe de retour alimente les trois chauffe-eau.

Un Integro™ 2 a été choisi pour la conduite de retour d'eau chaude alimentant les calorifères, afin d'assurer une protection directe du circuit d'eau chaude et de limiter l'accumulation de tartre au sein du système de calorifères.
